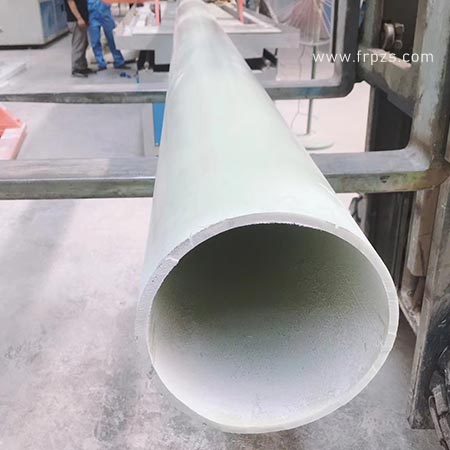

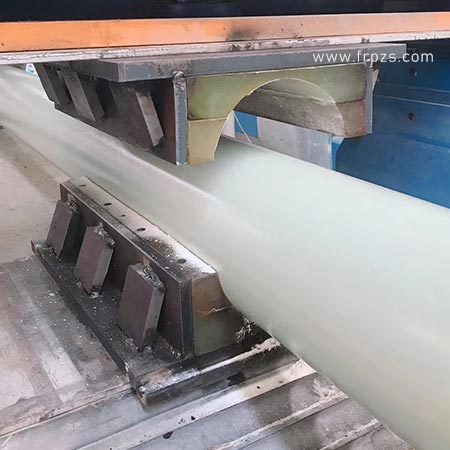

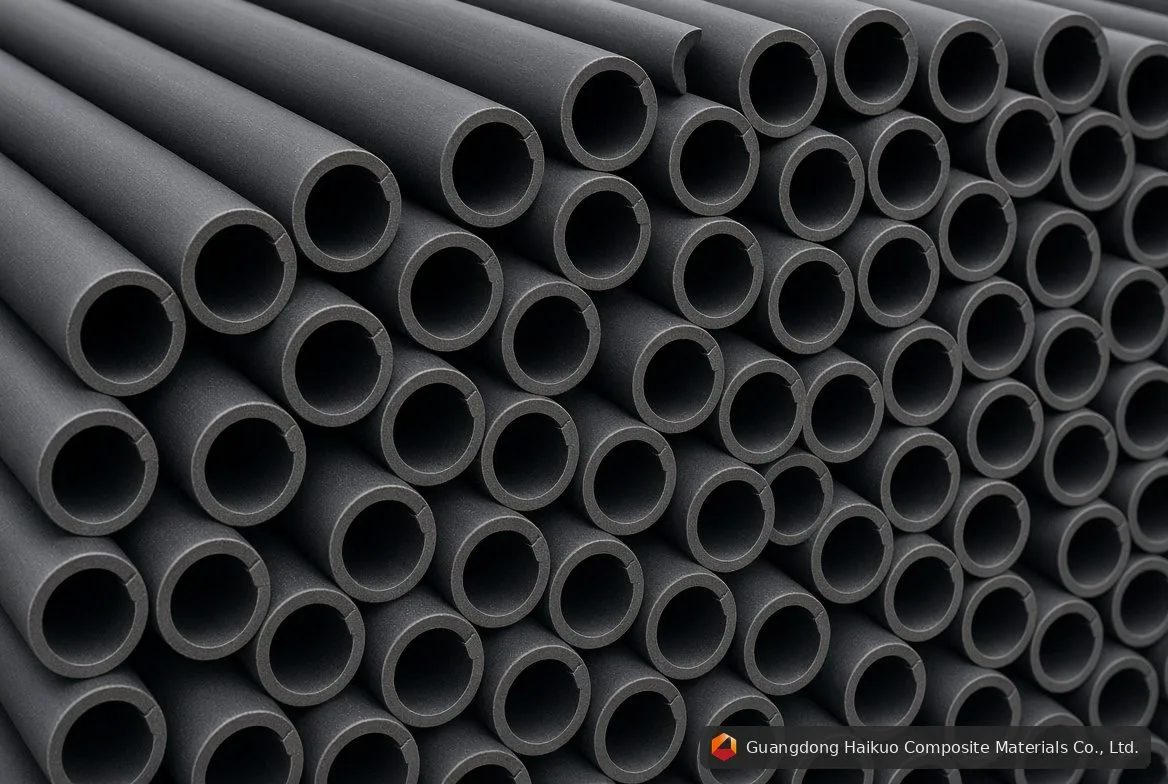

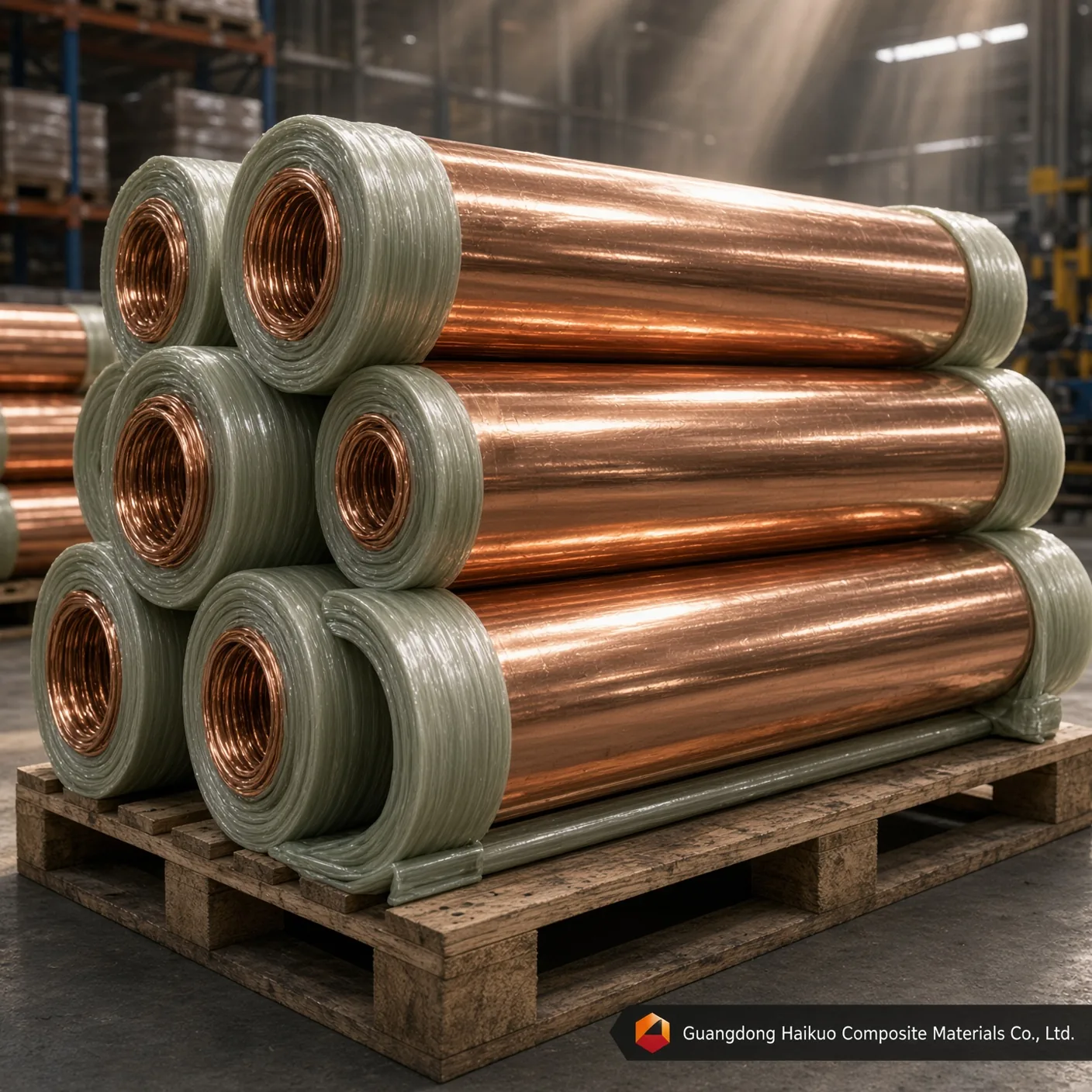

Стеклопластиковая втулка

Прочные втулки FRP (стеклопластика, армированного волокном) от Haikuo — это специализированные намоточные сердечники, изготовленные для премиальных промышленных применений, включая производство медной фольги электронного класса, сепараторов литий-ионных батарей и высокопрочных металлических фольг. Изготовленные методом непрерывной намотки волокна или высокоточной пултрузии, эти композитные втулки имеют тщательно оптимизированную ориентацию волокна, обеспечивающую высокую конструкционную целостность под тяжёлыми нагрузками.

В высокоскоростных операциях намотки с высоким натяжением такие материалы, как бумага, ПВХ или алюминий, часто выходят из строя из-за конструкционной деформации, поглощения влаги или химической коррозии. Стеклопластиковые втулки Haikuo обеспечивают долговечную высокопрочную альтернативу. Благодаря безупречной отделке внешней поверхности и жёстким допускам по размерам они предотвращают сминание фольги и потери материала, повышая эффективность производства и точность намотки.

Эксплуатационные преимущества втулок FRP Haikuo

Высокая точность, жёсткие допуски: изготовлены с высокой концентричностью и размерной стабильностью для устранения вибрации и обеспечения плавной намотки на очень высоких скоростях.
Высокая радиальная прочность на сжатие: выдерживают интенсивное внутреннее давление сжатия от тысяч слоёв плотно намотанной тяжёлой металлической фольги без конструкционного прогиба.
Гладкая, противосминающая поверхность: наружный диаметр прецизионно шлифуется и полируется до сверхгладкой отделки, предотвращая повреждение или вдавливание первого слоя медной фольги.
Химическая и коррозионная стойкость: полностью устойчивы к агрессивным промышленным химикатам, маслам и влаге окружающей среды, устраняя риск конструкционного гниения, ржавчины или окисления.
Нулевая термическая деформация: очень низкий коэффициент теплового расширения сохраняет прямолинейность и размерную стабильность трубы даже при переменных процессах термического отверждения или сушки.

Стандартные размеры и технические спецификации

В таблице ниже приведены наши стандартные размеры для промышленных намоточных применений. Мы также предлагаем полную настройку внутреннего/внешнего диаметра, общей длины, твёрдости поверхности и рецептуры смолы (включая антистатические покрытия) в точном соответствии с вашим технологическим оборудованием.

Позиция	Параметр
Спецификация	3″, 6″, 11″, 13″, 6″-13″, 6″-18″
Максимальная длина	3 м
Допуск по длине	±1 мм
Допуск по диаметру	±0,3 мм
Шероховатость поверхности	Ra<1,6 мкм
Твёрдость поверхности	>30° по Барколу
Максимально допустимая температура	75°C
Круглость	<0,1 мм
Прямолинейность	<0,11 мм/1450 мм
Осевой модуль упругости	Ex=160 000 кгс/см²
Коэффициент поверхностного импеданса	Тип A <10⁷ Ом
Тип B	Изолирующая поверхность

Чем выгодна втулка FRP?

Втулка FRP имеет ряд преимуществ перед другими материалами сердечников, такими как дерево, бумага или металл, включая:
Высокая прочность. Материал втулки FRP обладает высокой прочностью на разрыв и модулем упругости, позволяя выдерживать высокие нагрузки и напряжения без деформации или разрушения.
Круглость и прямолинейность. Отличная круглость и прямолинейность обеспечивают плавную, равномерную намотку тонких фольговых материалов без складок и зазоров.
Антистатичность. Антистатические свойства предотвращают накопление и разряд статического электричества, которые могут повредить тонкие фольговые материалы или создать риск возгорания.
Полудолговечность. Материал можно использовать повторно много раз без потери характеристик или качества, снижая как отходы, так и стоимость материалов сердечника.

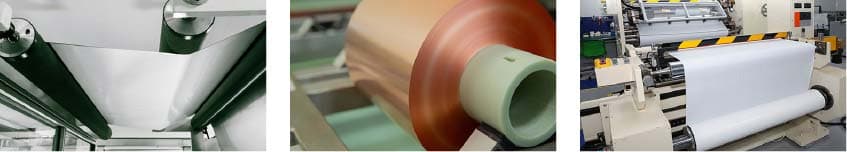

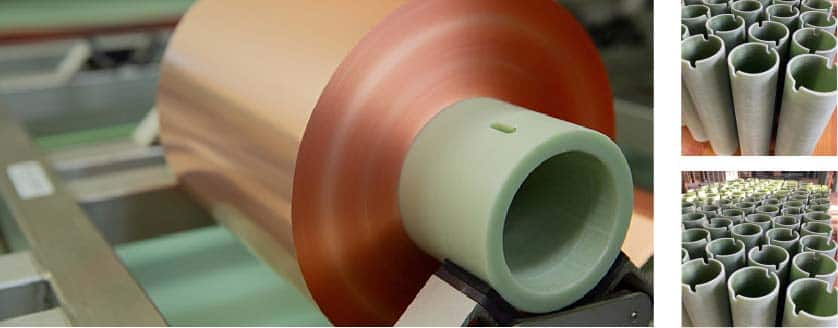

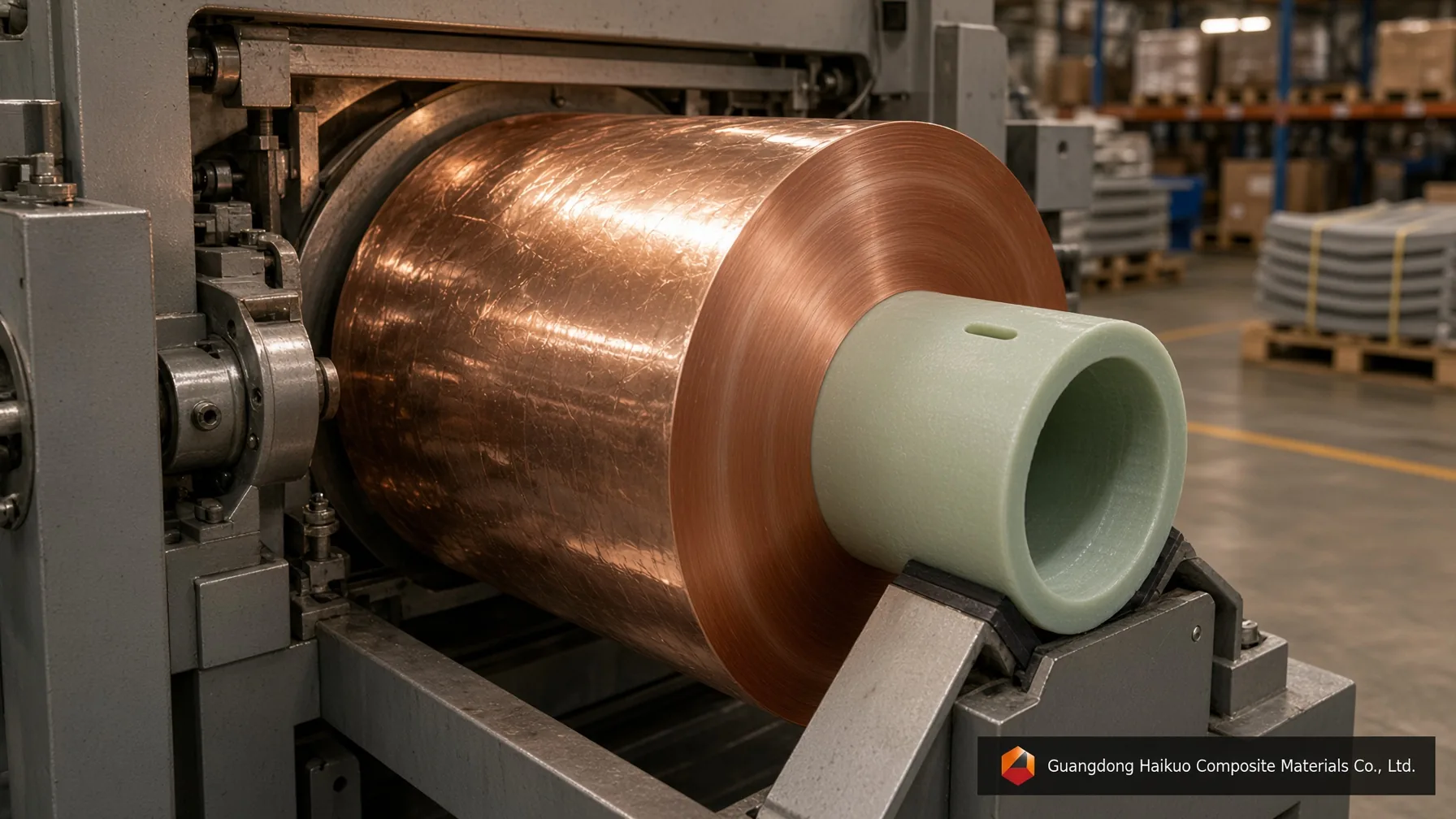

Стеклопластиковая втулка для медной фольги

Какие спецификации и применения поддерживает втулка FRP?

Втулка FRP доступна в разных спецификациях в зависимости от применения и требований заказчика, включая:
·Для намоточных станков медной фольги вторичных батарей (катод): доступна толщиной 6, 8, 10 или 20 мкм, используется для намотки медной фольги, служащей катодом (отрицательным электродом) вторичной батареи.
·Для намоточных станков алюминиевой фольги вторичных батарей (анод): доступна толщиной 10, 12 или 15 мкм, используется для намотки алюминиевой фольги, служащей анодом (положительным электродом) вторичной батареи.
·Для намоточных станков сепараторов (разделительная мембрана): доступна любой толщины, используется для намотки сепаратора, формирующего разделительную мембрану между катодом и анодом вторичной батареи.
·Для намоточных станков электродов: доступна любой толщины, используется для намотки электрода, служащего активным материалом вторичной батареи.

Отрасли и применение намотки

Благодаря долговечности и длительному сроку многократного использования, стеклопластиковые втулки Haikuo широко применяются в высокотехнологичных отраслях обработки:

Производство электронной медной фольги: используются для специализированной намотки сверхтонкой электролитической медной фольги для многослойных печатных плат.
Цепочка поставок литиевых батарей: служат прочными сердечниками-роликами для анодной/катодной фольги батарей и сепараторных плёнок.
Высокоточная конверсия плёнок: используются с оптическими плёнками, защитными плёнками солнечных панелей и металлизированными упаковочными фольгами.
Сплавные и алюминиевые фольги: служат многоразовыми намоточными валами для тонкоплёночных металлических фольг, требующих точного контроля линейного натяжения.

Качество производства и многоразовый срок службы

Каждая намоточная втулка проходит строгую балансировку, проверку прямолинейности и испытание твёрдости на нашем производстве. Поскольку композитные втулки Haikuo не расщепляются, не трескаются и не деформируются со временем, они являются отличными многоразовыми сердечниками — снижая долгосрочные эксплуатационные расходы и отходы цепочки поставок по сравнению с одноразовым картоном или хрупкими пластиковыми альтернативами.

Техническое резюме и инженерная информация

Краткое резюме:

Краткое резюме: Высокоточные втулки FRP (стеклопластика, армированного волокном) от Haikuo разработаны для обеспечения максимальной радиальной прочности на сжатие и нулевой конструкционной деформации для элитных промышленных намоточных применений, особенно в производственных линиях медной фольги электронного класса и сепараторов литий-ионных батарей. Используя передовую непрерывную композитную обработку, эти премиальные стеклопластиковые втулки легко выдерживают огромное давление сжатия от намотки фольги с высоким натяжением, успешно предотвращая сминание материала и смещение краёв. В отличие от хрупких картонных сердечников или тяжёлых металлических роликов, требующих обслуживания, композитные намоточные втулки Haikuo обеспечивают абсолютную химическую невосприимчивость, сверхгладкую шлифованную поверхность и высокий многоразовый инженерный срок службы. Они полностью настраиваются по размерам, толщине стенки и специализированным антистатическим рецептурам, служа определяющим мировым стандартом для современных высокоскоростных отраслей обработки фольги без дефектов.

Критические параметры намотки	Втулка FRP Haikuo	Промышленная картонная втулка	Алюминиевые/стальные ролики
Сопротивление радиальному сжатию	Сверхвысокое (≥135 МПа)	Очень низкое (легко разрушается)	Высокое (подвержены необратимому изгибу)
Устойчивость к влаге и химикатам	100% водонепроницаемая и химически стойкая	Деформируется/разбухает при влажности	Со временем корродирует и ржавеет
Гладкость поверхности	Прецизионно отполирована (без складок фольги)	Грубая (вызывает внутреннее повреждение фольги)	Хорошая (легко царапается или вминается)
Контроль теплового расширения	Незначительное (стабильна при нагреве)	Низкое (деградирует при температуре)	Высокое (деформируется при термических процессах)
Многоразовый инженерный срок службы	Бесконечное количество применений (без расщепления)	Одноразовая	Многоразовые, но тяжёлые для транспортировки

Целевые вопросы о продукте

В1: Почему специализированная втулка FRP превосходит стандартные картонные сердечники для намотки медной фольги?

О1: Высокоточная электронная медная фольга требует экстремального натяжения намотки для предотвращения смещения слоёв. Традиционные картонные сердечники поглощают влагу окружающей среды и конструкционное давление, что приводит к разрушению внутреннего диаметра и сминанию фольги. Наша промышленная втулка FRP обеспечивает исключительную радиальную прочность и нулевую термическую деформацию, гарантируя, что первый слой фольги так же безупречен, как последний, что беспрепятственно интегрируется с другими важными пултрузионными стеклопластиковыми профилями на вашем оборудовании.

В2: Какую обработку поверхности предлагает Haikuo для защиты хрупких намоточных фольг?

О2: Каждая стеклопластиковая втулка, предназначенная для производства высококачественной медной фольги или оптической плёнки, проходит тщательную бесцентровую шлифовку и полировку наружного диаметра. Это удаляет все микронеровности и выступы волокна, обеспечивая зеркальную отделку, устраняющую вдавливание материала, царапины или конструкционную деформацию во время сверхвысокоскоростных процессов прокатки.

В3: Как химическая невосприимчивость стеклопластиковых намоточных сердечников снижает долгосрочные эксплуатационные расходы?

О3: При обработке плёнок литиевых батарей и металлической фольги инструменты часто подвергаются воздействию чистящих растворителей, промышленных масел и различных уровней относительной влажности. Наша премиальная полимерная матрица гарантирует, что намоточные валы никогда не ржавеют, не корродируют и не деградируют веками. Эта полная невосприимчивость позволяет использовать одну и ту же втулку тысячи раз без отказа, значительно снижая накладные расходы.

В4: Может ли Haikuo изготавливать антистатические или токопроводящие композитные намоточные втулки?

О4: Да, мы специализируемся на высокоэффективных электротехнических рецептурах. Для безпыльных чистых помещений или сред с горючими электронными компонентами мы можем добавить высококачественную токопроводящую сажу или специализированные антистатические агенты в смоляную ванну. Это снижает поверхностное сопротивление и предотвращает накопление статического электричества при молниеносной смене роликов.

В5: Какие индивидуальные размерные допуски может гарантировать ваш завод для интенсивных намоточных операций?

О5: Как передовой промышленный производитель, Haikuo обеспечивает невероятно жёсткий контроль над конструкционным исполнением. Мы гарантируем допуски внутреннего и наружного диаметра в пределах ±0,1 мм и показатели прямолинейности менее 0,5 мм на метр. Если ваше производственное оборудование использует точные механические патроны или расширяющиеся валы, рекомендуем связаться с нашими техническими консультантами, чтобы согласовать ваши чертежи с нашим обширным каталогом специализированных пултрузионных стеклопластиковых профилей и композитных роликовых решений.
